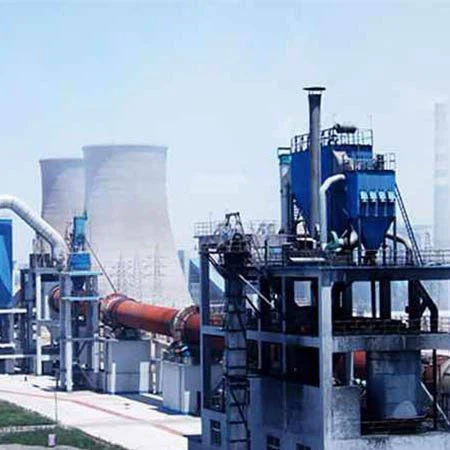

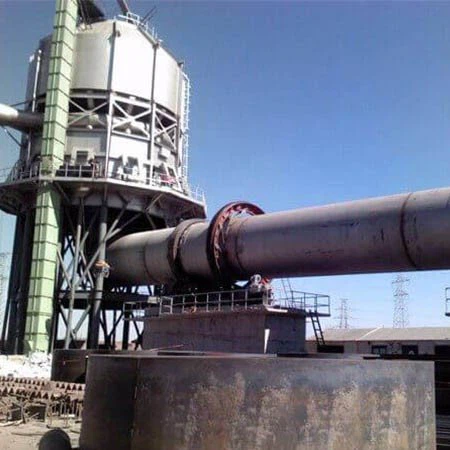

Horno rotatorio de dióxido de titanio
Introducción
El horno rotatorio de dióxido de titanio, comúnmente conocido como horno de dióxido de titanio, es el equipo clave para la calcinación de dióxido de titanio.
La estructura del horno rotatorio de dióxido de titanio es similar a la del horno rotatorio de alúmina, cemento y otras industrias.
El cuerpo del horno está hecho de chapa de acero laminado, con revestimiento refractario en el interior, formando un ángulo específico con la línea horizontal.
Este tipo de equipo adopta la tecnología de quemador recientemente lanzada, que puede hacer un uso completo del combustible, ahorrar energía y proteger el medio ambiente durante el proceso de operación, y el cuerpo del horno está revestido con ladrillos refractarios, con gran capacidad de soportar calor, y se utiliza en cemento, productos químicos, materiales de construcción y otras industrias de producción.
Campos de aplicación:El horno rotatorio de dióxido de titanio se utiliza principalmente en muchas industrias de producción, como materiales de construcción, metalurgia, industria química, materiales refractarios y protección del medio ambiente.
Materiales aplicables:dióxido de titanio, cemento, arcilla, piedra caliza, escoria, lodo, desechos peligrosos, basura, minerales metálicos, etc.
Capacidad: 180-10000t/h
Tamaño de alimentación:65-100mm
Características del horno de calcinación de dióxido de titanio
1.Más puntos de eliminación de calcinación
El horno rotatorio de dióxido de titanio tiene la función de intercambio de calor, y el horno tiene un campo de temperatura relativamente uniforme, que puede cumplir con los requisitos de temperatura de cada etapa del proceso de formación de material.
2. Buen rendimiento de sellado
El horno rotatorio de dióxido de titanio tiene un sello confiable de escala combinada de dos extremos, por lo que el coeficiente de fuga de aire es inferior al 10 por ciento. Los materiales refractarios compuestos se utilizan para reducir la pérdida de calor por radiación.
3.Alto grado de automatización
El ajuste, control y alarma de la operación de producción del equipo del sistema de calcinación adopta un control centralizado PLC y está equipado con pantalla de visualización y monitoreo entrelazado de cada punto de control.
4. Operación estable
Además del accionamiento principal, el horno rotatorio de dióxido de titanio también está equipado con un accionamiento auxiliar para garantizar que el cuerpo del horno aún pueda girar normalmente cuando el accionamiento principal falla mecánicamente.

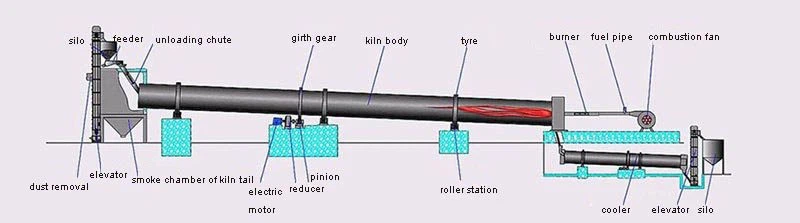

Principio de funcionamiento del horno de dióxido de titanio
La torta filtrada de hidrolizado de dióxido de titanio filtrada se introduce en la cola del horno rotatorio de dióxido de titanio con cierta pendiente y girando lentamente (el extremo superior del cilindro).
Al mismo tiempo, la cámara de mezcla de combustión en dirección a la cabeza del horno (el extremo inferior del cilindro) sopla llamas limpias y aire caliente en el horno para deshidratar y calcinar la torta del filtro.
Después de ser deshidratado y calcinado a una temperatura alta por encima de 1000 grados, la torta de filtración de dióxido de titanio hidrolizado gira a lo largo de la dirección circunferencial y se mueve a lo largo de la dirección axial (desde el extremo superior al extremo inferior) con la ayuda del cuerpo inclinado del horno rotatorio de dióxido de titanio. , y completa continuamente el proceso de deshidratación y calcinación.
Luego ingresa al enfriador a través de la válvula de descarga de doble aleta hidráulica en la parte inferior de la campana del horno, y el material calcinado después del enfriamiento y filtrado es el producto terminado de dióxido de titanio.
Datos técnicos
|
Especificación (m) |
Tamaño del horno |
Capacidad (t/d) |
Velocidad de rotación (r/min) |
Potencia del motor (kw) |
G.W.(t) |
||
|
diámetro (m) |
longitud (m) |
inclinación (m) |
|||||
|
Ф2.5×40 |
2.5 |
40 |
3.5 |
180 |
0.44-2.44 |
55 |
149.61 |
|
Ф2.5×50 |
2.5 |
50 |
3 |
200 |
0.62-1.86 |
55 |
187.37 |
|
Ф2.5×54 |
2.5 |
54 |
3.5 |
204 |
0.45-1.45 |
55 |
196.29 |
|
Ф2.7×42 |
2.7 |
42 |
3.5 |
320 |
0.10-1.52 |
55 |
198.5 |
|
Ф2.8×44 |
2.8 |
44 |
3.5 |
400 |
0.437-2.18 |
55 |
201.58 |
|
Ф3.0×45 |
3 |
45 |
3.5 |
500 |
0.5-2.47 |
75 |
210.94 |
|
Ф3.0×48 |
3 |
48 |
3.5 |
700 |
0.6-3.48 |
100 |
237 |
|
Ф3.0×60 |
3 |
60 |
3.5 |
300 |
0.3-2 |
100 |
310 |
|
Ф3.2×50 |
3.2 |
50 |
4 |
1000 |
0.6-3 |
125 |
278 |
|
Ф3.3×52 |
3.3 |
52 |
3.5 |
1300 |
0.266-2.66 |
125 |
283 |
|
Ф3.5×54 |
3.5 |
54 |
3.5 |
1500 |
0.55-3.4 |
220 |
363 |
|
Ф3.6×70 |
3.6 |
70 |
3.5 |
1800 |
0.25-1.25 |
125 |
419 |
|
Ф4.0×56 |
4 |
56 |
4 |
2300 |
0.41-4.07 |
315 |
456 |
|
Ф4.0×60 |
4 |
60 |
3.5 |
2500 |
0.396-3.96 |
315 |
510 |
|
Ф4.2×60 |
4.2 |
60 |
4 |
2750 |
0.41-3.98 |
375 |
633 |
|
Ф4.3×60 |
4.3 |
60 |
3.5 |
3200 |
0.396-3.96 |
375 |
583 |
|
Ф4.5×66 |
4.5 |
66 |
3.5 |
4000 |
0.41-4.1 |
560 |
710.4 |
|
Ф4.7×74 |
4.7 |
74 |
4 |
4500 |
0.35-4 |
630 |
849 |
|
Ф4.8×74 |
4.8 |
74 |
4 |
5000 |
0.396-3.96 |
630 |
899 |
|
Ф5.0×74 |
5 |
74 |
4 |
6000 |
0.35-4 |
710 |
944 |
|
Ф5.6×87 |
5.6 |
87 |
4 |
8000 |
máx4.23 |
800 |
1265 |
|
Ф6.0×95 |
6 |
95 |
4 |
10000 |
Max5 |
950×2 |
1659 |
